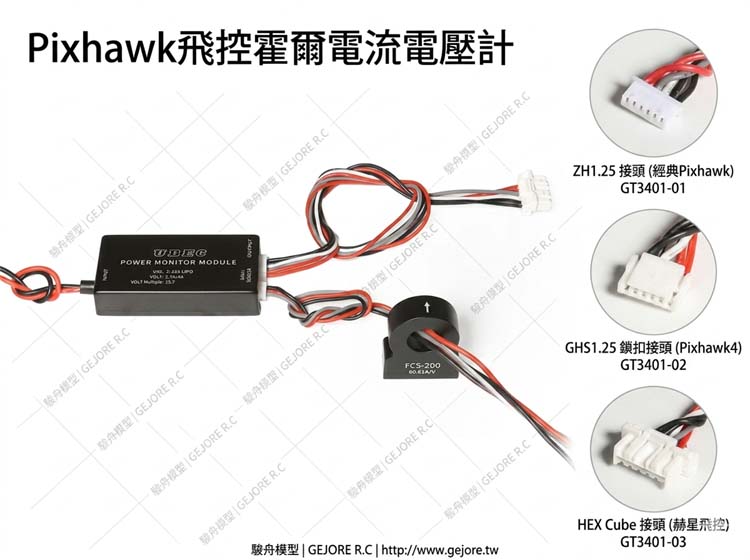

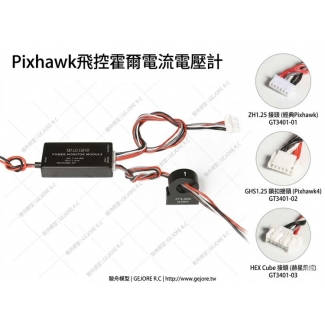

GT3401-01

產品說明：
此款霍爾電流電壓計採用主模組與霍爾感測器分離設計，主模組提供UBEC 5.3V供電與高精電阻1/15.7分壓
輸出偵測輸入電源電壓功能，霍爾感測器負責以非接觸感應方式偵測待測迴路電流，霍爾感測器內建數位處
理電路，內建基準，並採用分段式線性矯正演算法、靜態監測演算法、溫度偵測補償演算法、PID團環追蹤
輸出演算法等多種技術，穩定輸出固定比率的類比電壓訊號。

相較於傳統的串入式電流計，霍爾電流計的最大優勢就是極大提高了設備的安全性，串入式電流計需要將待
檢測電路的迴路斷開，串入一個高精度高功率分壓電阻進行檢測，這種方式將至少給電流迴路增加2個以上
焊點，焊點的接觸電阻發熱和檢測電阻的耗散發熱，在動輒幾十A的電流迴路中，都是一個巨大的安全隱患
，採用霍爾感測器可有效排除此隱患。

產品參數：
UBEC主模組：
輸入電壓：2-12S Lipo(MAX60V)
輸出電壓：5.3V/3A
分壓檢測：15.7
尺寸：25*51*10mm
重量：15g

霍爾感測器：
輸入電壓：5V(±0.3)
檢測比率：60.61A/V
檢測基準：0.825V/50A
穿線孔徑：10mm
安裝孔距：17mm
尺寸：22*26*8.5mm
重量：11g

注意：
主模組最大輸入電壓雖然能達到60V,但是檢測電壓在3.3V ADC系統主控上最大隻能51.8V左右，即12S
鋰電池的電壓;霍爾感知器採用5V穩壓供電，否則影響檢測精度。

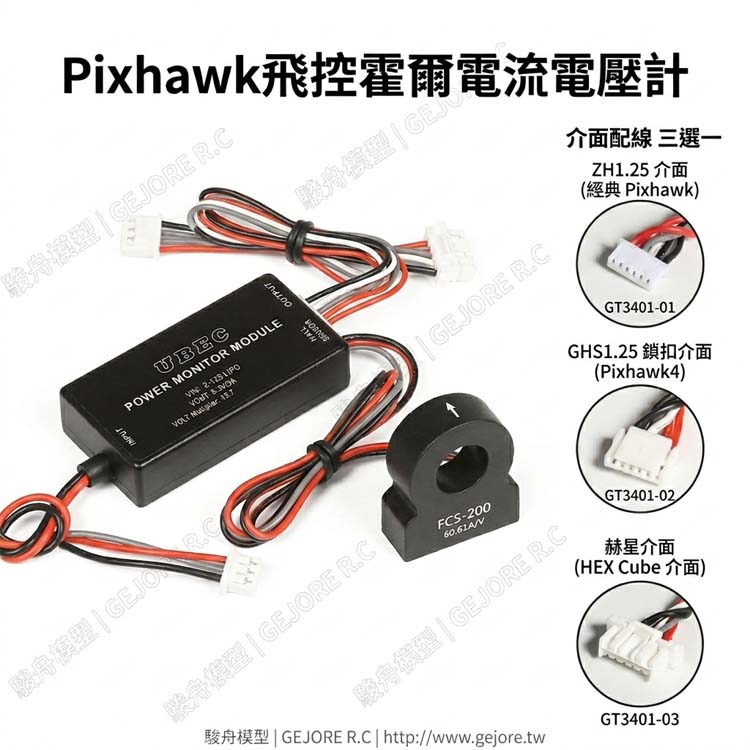

產品規格：
UBEC主模組＊1
霍爾感測器＊1
UBEC-霍爾感知器連接線＊1
UBEC-Pixhawk飛控連接線(ZH1.25介面)＊1
