E18-D80NK

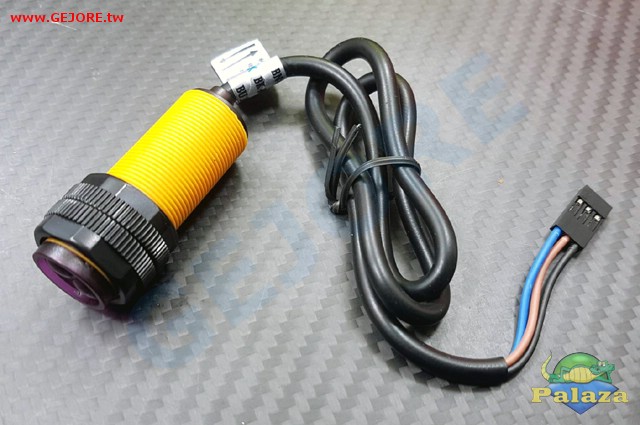

型號：E18-D80NK 新款帶杜邦頭，光電式傳感器（光電開關）NPN常開

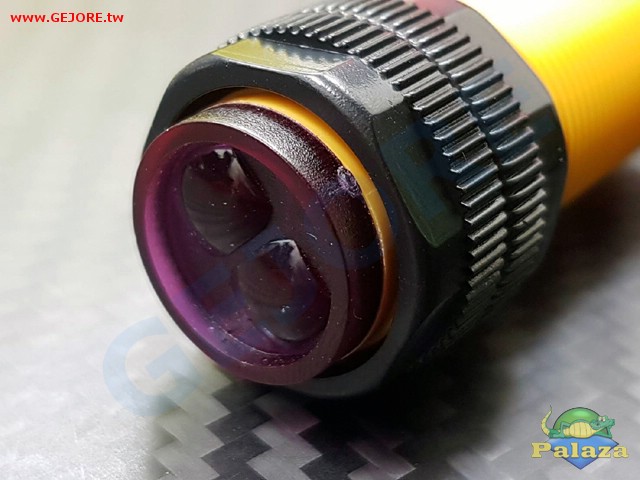

　這是一種集發射與接收於一體的光電傳感器。
　檢測距離可以根據要求進行調節。
　該傳感器具有探測距離遠、受可見光干擾小、價格便宜、易於裝配、使用方便等特點，可以廣泛應用於機器人避障、流水線計件等眾多場合。

電器特性：
　U:5VDC
　I:100mA
　Sn:3-80CM

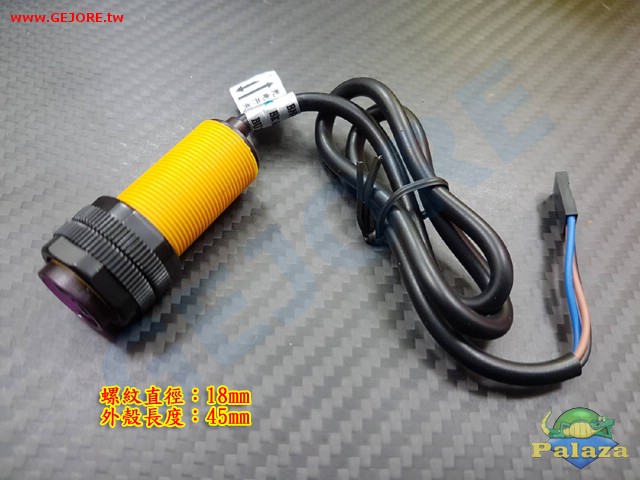

尺寸：
　直徑:17MM
　傳感器長度:45MM
　引線長度:45CM

應用：
　1、生產線貨物自動計數設備
　2、多功能提醒器
　3、走迷宮機器人

注意事項
　為保護動作的可靠和壽命長，請避免有關規定以外的溫度外界(戶外)條件下，接近傳感器雖為耐水結構，
　若裝上罩使用，勿使水和水容性切削油等淋到，則可更好地提高可靠性及壽命。

光電開關E18的技術參數:
　1、輸出電流DC/SCR/繼電器Controloutput：100mA/5V供電
　2、消耗電流DC<25mA
　3、響應時間<2ms
　4、指向角：≦15°，有效距離3-80CM可調
　5、檢測物體：不透明體
　6、工作環境溫度：-25℃~+55℃
　7、標準檢測物體：太陽光10000LX以下白熾燈3000LX以下
　8、外殼材料：塑料

有關傳感器常見問題回答：
　1、問：這是數字傳感器還是模擬傳感器
　答：這個NPN型光電開關。輸出組昂台是0，1，即數字電路中的高電平與低電平

　2、問：檢測到目標物體的什麼電平輸出？
　答：檢測到目標是低電平輸出，正常狀態是高電平輸出

　3、問：能否接到單片機IO口上?
　答：輸出外加一個上拉電阻即可連接到IO口上

　4、問：上拉電阻阻值為多少？
　答：上拉電阻阻值一般在1K左右

　5、問：什麼地方可以下載說明書？或說明書太簡單
　答：這是光電開關，就三條線，電源、地、輸出，不需要太複雜介紹數字量輸出，

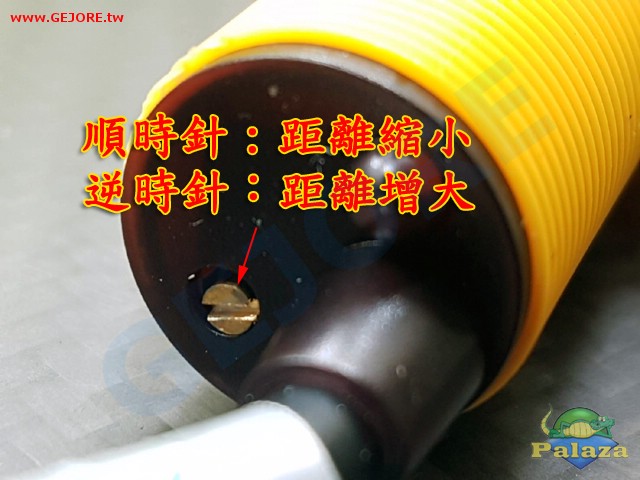

　　　不需要進行AD轉換，可直接接單片機的IO口通過後面的可調電位器調整距離（3-80CM有效）
